레이저 줄자 D35, 사용설명서

레이저 줄자 D35는 저렴하고, 건전지를 교체하는 방식이 마음에 들었음. 제품에 동봉된 사용설명서의 글자가 너무 작아서 한 번 정리해 본다. 사용설명서 스캔본은 아래 첨부, 필요하신 분들은 다운로드하세요.

1. D35 사용 방법
2. 사용 후기
3. D35 사용설명서 스캔본 첨부





1. D35 사용 방법

레이저 거리측정기 D35는 3개의 버튼으로 작동되며, 각 버튼의 기능은 아래와 같다. ▼

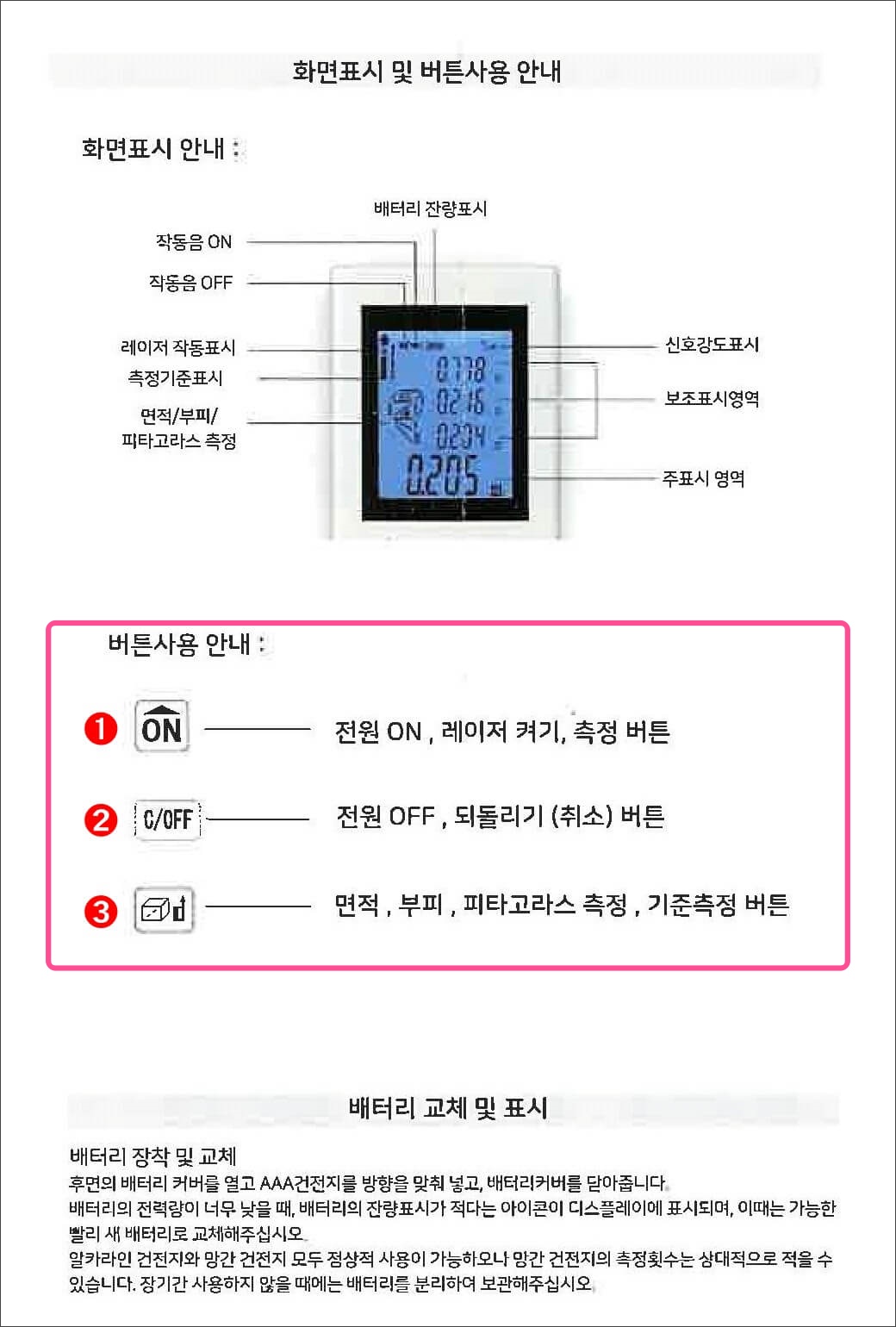

(설명서) 화면표시 및 버튼사용 안내



※ 참고. D35와 형광펜(STAEDTLER)의 실물 비교 사진 ▼

레이저 줄자 D35 크기 비교 사진





1) 측정 기준 전환 방법

레이저 줄자 측정 시, 제품의 길이(110㎜) 포함 여부를 설정할 수 있다.

먼저 ①ON 버튼을 약 1초간 누르면 전원이 켜진다. 전원이 켜져 있는 상태에서 ③번 버튼을 약 2초간 누르면 측정 기준(2가지)이 전환됨. (그림 1) 참조 ▼

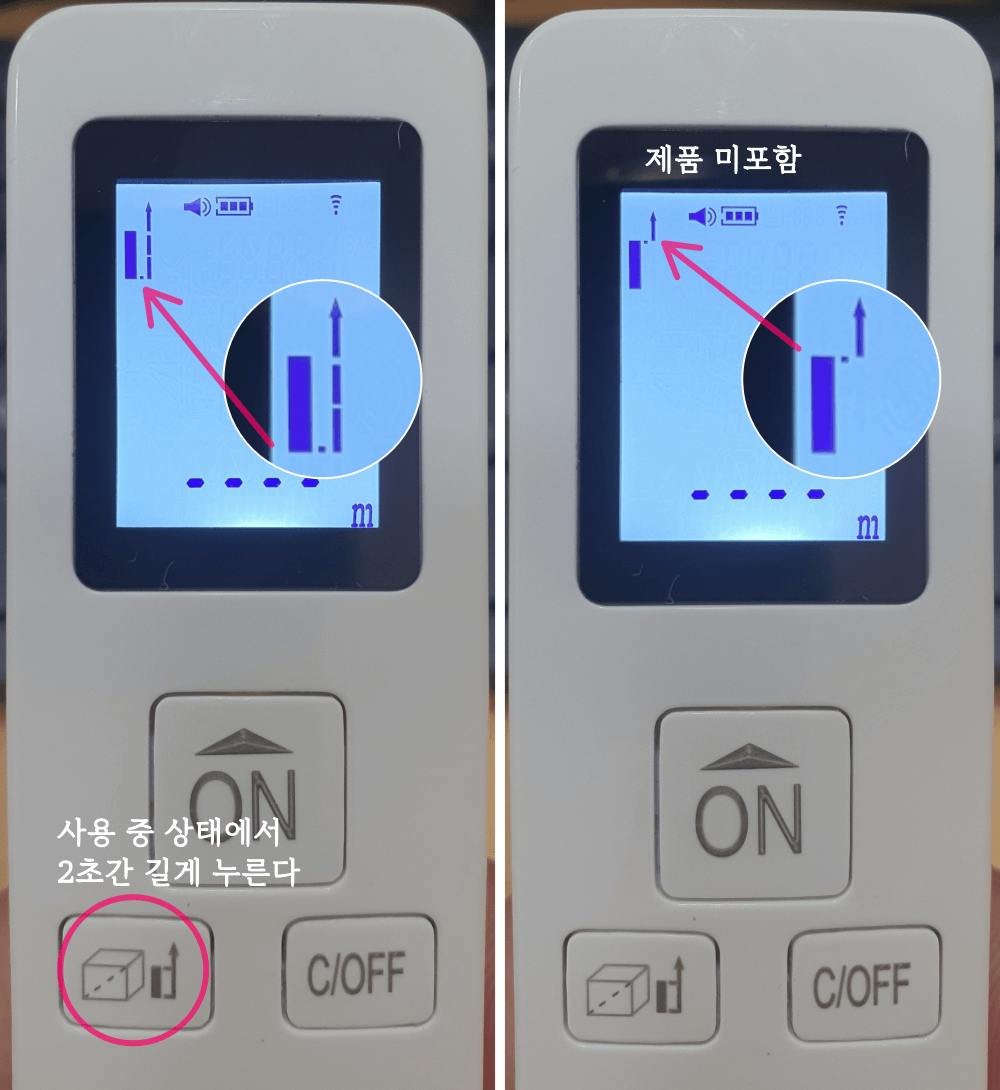

(그림 1) 측정기준 설정 화면





2) 오차 수정 방법

±7㎜ 범위 내 측정값을 교정할 수 있음.

전원이 꺼져있는 상태에서 ①번 버튼을 약 5초간 길게 누르면 아래 (그림 2)와 같은 화면이 나오는데, ①번 버튼을 짧게 누르면서 조절한다. ▼

(그림 2) 오차 수정 방법





3) 측정 단위 설정 방법

측정 단위는 피트(ft), 인치(in), 미터(m) 3가지 단위로 변경 가능.

전원이 꺼져있는 상태에서 ①번 버튼을 약 5초간 길게 누르면 위 (그림 2)의 화면이 나오는데, 이때 다시 ①번 버튼을 약 1초간 누르면 변경이 가능하다. 짧게 누르면서 변경. ▼

820(그림 3) 측정 단위 변경





4) 작동음 설정 방법

버튼을 누를 때 나는 작동음 '삑' 소리가 싫다면.

위의 '3) 측정 단위 설정 모드'에서, 한 번 더 ①번 버튼을 1초간 누르면 작동음을 끄고 켤 수 있음. ▼

(그림 4) 작동음 설정 화면





5) 백라이트 설정 방법

위 '4) 작동음 설정 모드'에서 한 번 더 ①번 버튼을 1초간 누르면 백라이트(액정)를 끄고 켤 수 있음. ▼

(그림 5) 백라이트 설정





6) 측정 설정 방법

면적, 부피, 피타고라스 3가지 측정 기능.

전원이 켜져 있는 상태에서 ③번 버튼을 짧게 누르면, 아래 (그림 6)와 같은 화면이 나오는데 ③번 버튼을 짧게 누르면서 선택한다. ▼

(그림 6) 면적, 부피 측정 설정





2. 사용 후기

- 난 주로 층고나 면적 재는 용도로 사용하기 때문에 다른 불편함은 없음.

- 제품의 바닥면이 완전 평면은 아님, 지금껏 사용해 본 결과 약 1~3㎜ 정도 편차가 있음. (정밀 측정을 원한다면 비추 제품)

- 2만 원대 제품(3만 원 이하)임을 생각하면 꽤나 유용하다고 생각.

- 최대 35M 측정이 가능하지만, 넓은 장소에서 사용할 일이 많다면 양방향 제품을 추천.





3. D35 사용설명서 원본 스캔 첨부 다운로드

D35 제품 설명서.pdf

0.12MB
